タント LA600S タントカスタムRS SA 【PIVOT スロコン】

PIVOT 3drive・α 3DA-C【THRTTLE&AutoCruise】
ストットルコントローラーは今回新調しました。

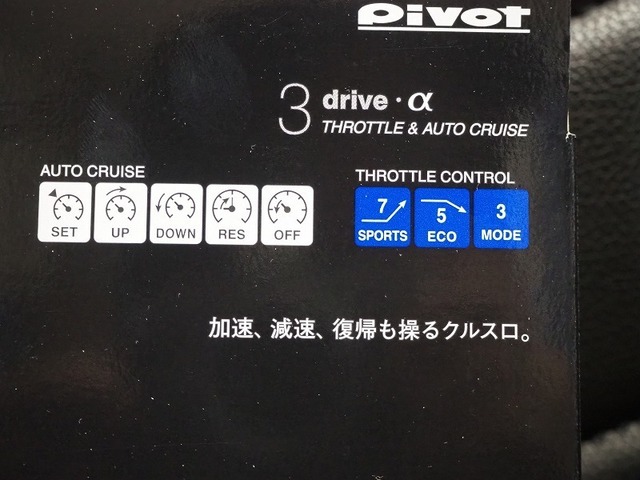

このタイプはオートクルーズ機能が付いているモノになります。

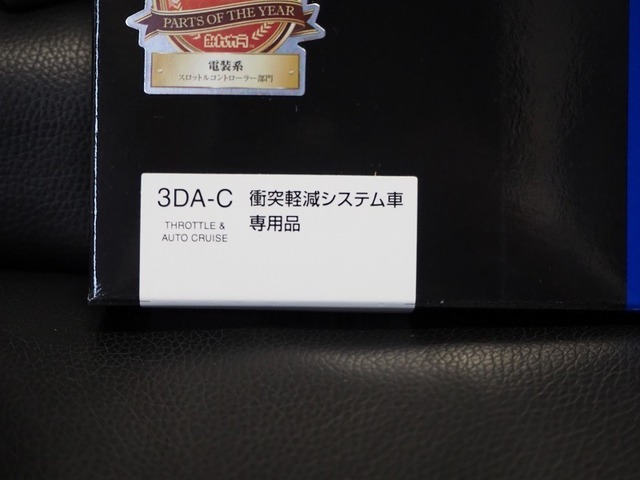

衝突軽減システム車の専用品になります。

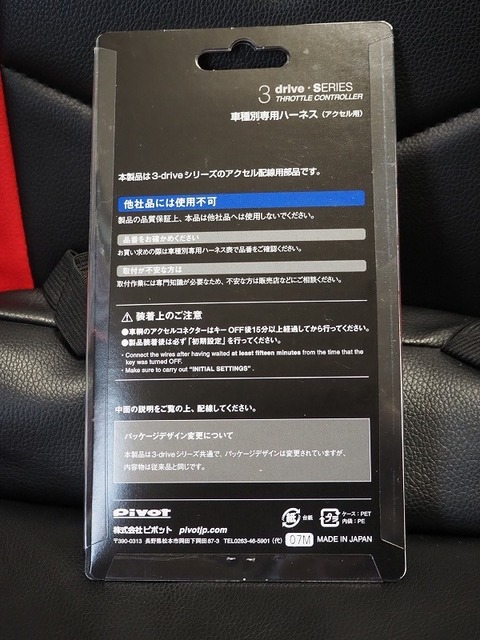

専用ハーネスを使います。

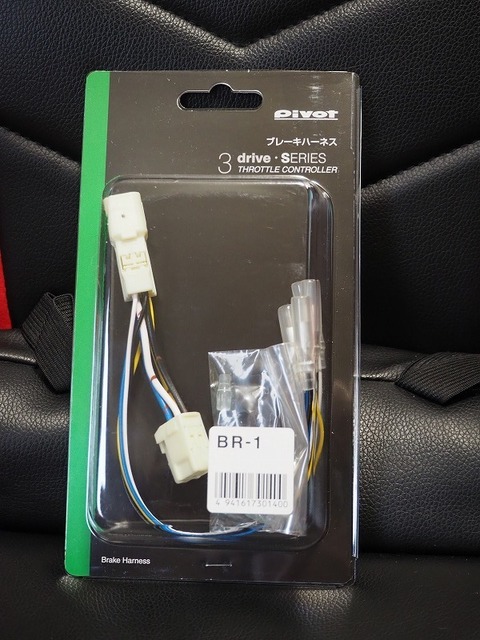

ブレーキに繋ぐハーネスです。オートクルーズが付いているので必要になります。
(直接配線も出来ます。その場合はこのハーネスは必要ありません。)

専用ハーネスはアクセルの付近に取り付けます。
コネクタがちょっと取り難いです。

ブレーキハーネスはブレーキ付近に取り付けます。
こちらも結構、取り付けし難い場所にあります。

どちらのケーブルもアクセルとブレーキ周りなので、配線の処理に気を付けます。

専用ハーネスとブレーキハーネスを本体に取り付け。
本体のケーブルから車速センサ、バック信号に取り付ける配線があるので、
オーディオの配線から取り出します。

オーディオパネルは引っこ抜けば取り外せます。
シフトレバーを外す必要があります。

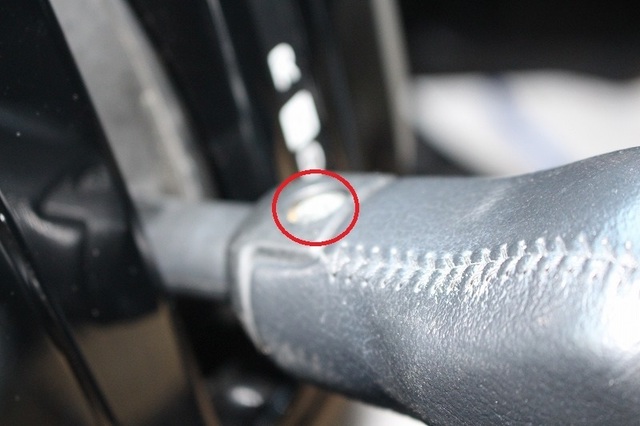

まずはシフトレバーを下げるためにこのボタンを押してシフトレバーを下まで(B)下げます。

ここのネジを外します。

シフトレバーが外れます。

パネルを外します。

車速センサ、バック信号線を繋いで配線は完了。
初期設定を終えて完了。

こんな感じで取り付けています。

通常はEC5で使用しています。
